Eine Adresse rein.
Das echte Gebäude raus.

Probieren Sie es an einer Adresse, die Sie kennen.

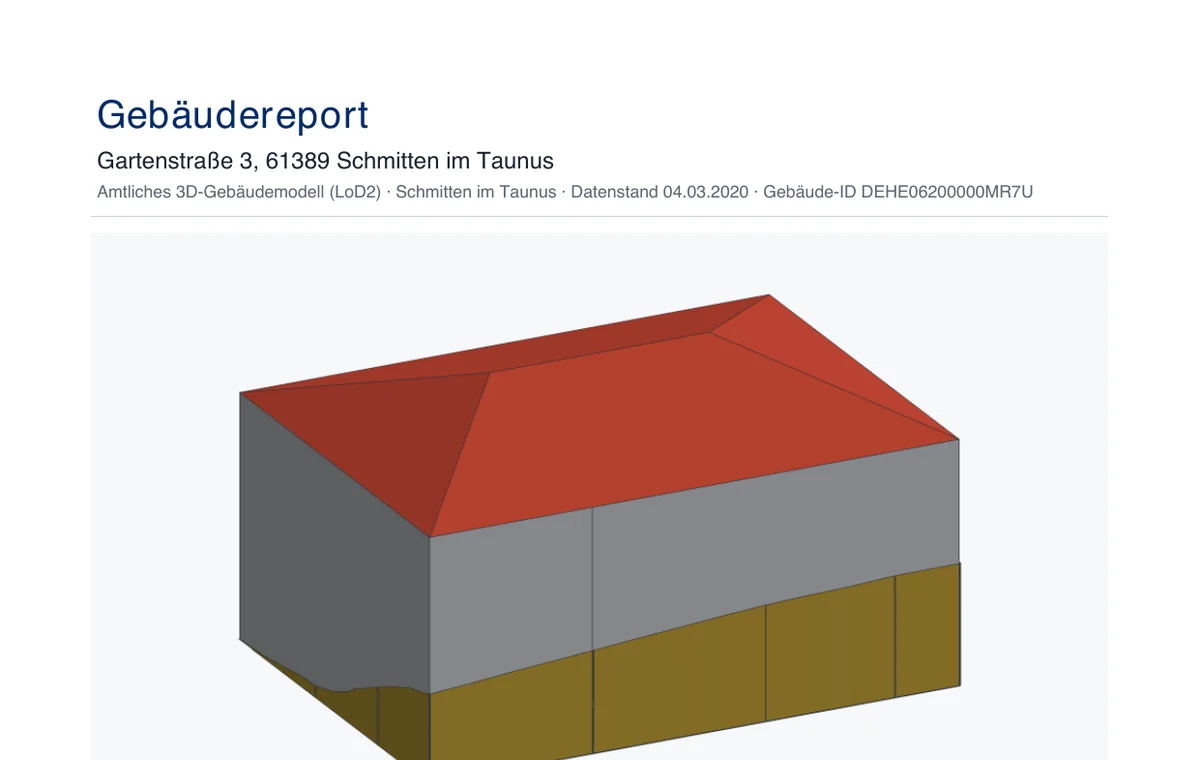

Am überzeugendsten ist geo3d am eigenen Haus. Sie bestätigen einmal Ihre E-Mail-Adresse und haben danach drei vollständige Abfragen — mit 3D-Modell, Lageplan und Standortdossier.

Hinweis für die Integration: Diese Konsole ist die Oberfläche des Whitelabel-Widgets. Lizenznehmer betreiben sie ohne E-Mail-Schranke, mit eigenem Theme und eigener Domain.

Was unter dem Haus liegt

Das Gelände kommt als Datei, nicht als Bild.

Zu jeder Simulation liefern wir das amtliche Geländemodell im Umkreis — in den Formaten, die Ihre Programme wirklich einlesen. Nicht als Screenshot, nicht als PDF: als Punktraster für den Konstrukteur und als Mesh für die 3D-Szene.

Drei Formate, eine Rechnung

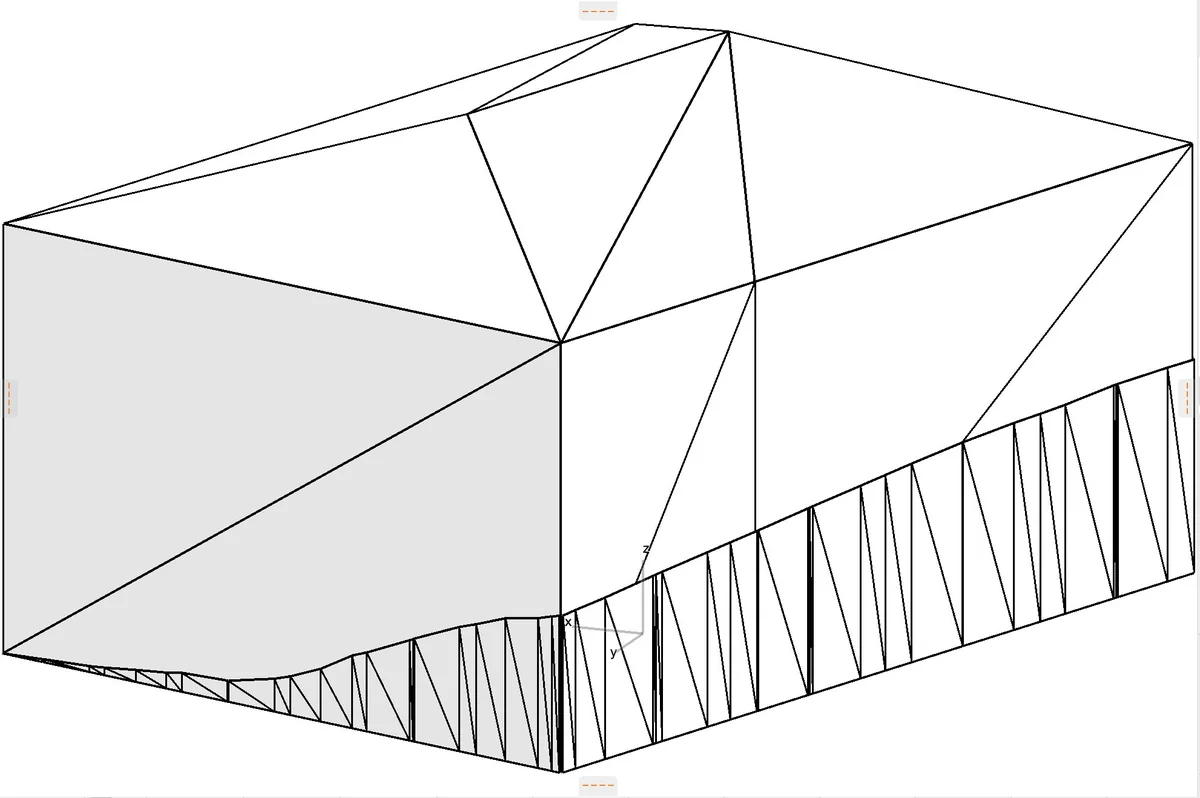

.xyz (Leerzeichen-getrennt) für ArchiCAD — sein Dateidialog kennt nur .txt und .xyz. .csv (Komma-getrennt) für Revit, als Punktwolke zum Toposolid. .glb für die 3D-Szene im Browser und für Rhino. .xyz und .csv tragen denselben Inhalt; nur Trennzeichen und Endung unterscheiden sich. Alle drei zusammen sind ein Abruf: wer das Gelände einmal holt, bekommt jedes Format ohne weitere Kosten.

Die Punktzahl ist keine Geschmacksfrage

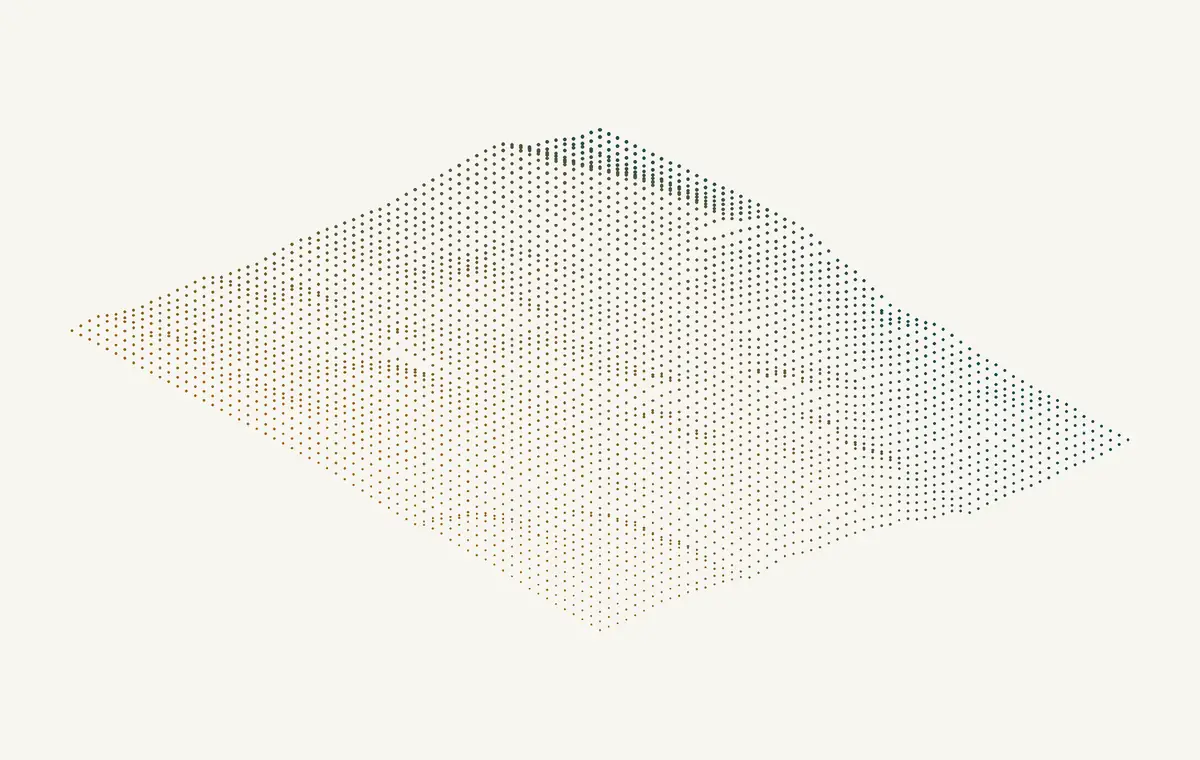

Bei 150 m Umkreis liefern wir 7.569 Punkte im 3,5-m-Raster, bei 75 m 5.776 Punkte im 2-m-Raster. Das ist gröber, als unsere Daten sind — und der Grund liegt nicht bei uns: Revit 2024 und 2025 rechnen eine Punktwolke beim Erzeugen eines Toposolids ohne Warnung auf 10.000 Punkte herunter. Ab Version 2026 ist die Schranke einstellbar. Solange 2024 und 2025 im Markt sind, liefern wir darunter — eine Datei mit 22.801 Punkten sähe beim Öffnen aus wie geliefert und käme ausgedünnt an, und niemand hätte es bemerkt. Das Mesh hat diese Schranke nicht: es geht in den Browser, nicht in Revits Punktwolkenpfad, und liefert bei 150 m ein 1-m-Gitter mit 90.601 Punkten — viermal feiner als die CAD-Datei.

Wo die Achsen liegen — und warum nicht überall gleich

Rechts- und Hochwert sind in allen Formaten lokale Meter um den Modellursprung. Die Höhe ist in .xyz und .csv absolut in m über NHN, im .glb relativ zum Modellursprung. Beides ist Absicht: die CAD-Datei wird oft ohne Begleitdokument geöffnet, und dort ist NHN die Konvention der Vermesserformate. Das Mesh landet in einer Szene, in der bereits das Gebäudemodell mit lokalem Bezug liegt — absolute Höhen legten das Gelände 151 Meter über das Haus. Der gemeinsame Ursprung steht in beiden Fällen dabei: Gelände, Gebäude und Nachbarbebauung liegen ohne jede Transformation übereinander.

Der Gelände-Reiter — dasselbe Gelände, nur zum Ansehen

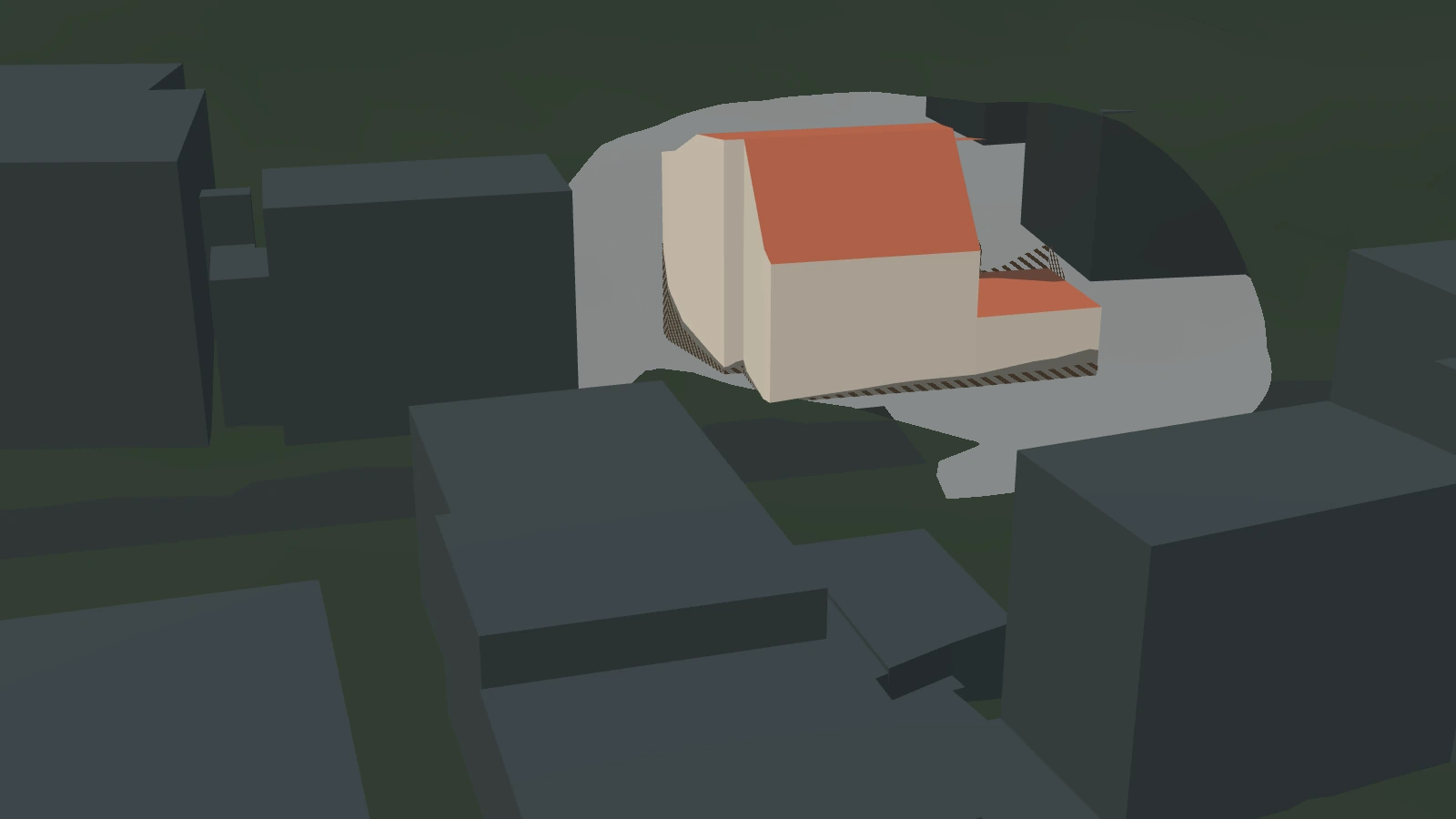

Wer die Dateien nicht selbst öffnen will, sieht dasselbe Gelände im Browser. In Demo und Widget steht das Gebäude im amtlichen Gelände, die Nachbarbebauung als Kästen daneben, und die erdberührte Fassade ist benannt; die Startansicht zeigt Gelände, Nachbarn und Haus zusammen. Wo der Hang die Wand schneidet, wird der Durchstoß gezeigt, nicht kaschiert — es ist dieselbe Schnittkante, aus der die erdberührte Wandfläche in der Tafel oben stammt.

Was das Gelände NICHT enthält

Das DGM1 ist ein Geländemodell: Erdoberfläche, ohne Gebäude und ohne Bewuchs. Es zeigt den Hang, auf dem das Haus steht, und die Senke dahinter — nicht das Nachbarhaus und nicht den Baum. Wo keine Höhe vorliegt, fehlt der Punkt; wir setzen nie einen Wert ein, den wir nicht haben.

Verfügbar ist das Gelände derzeit an unseren Beispieladressen. Für Ihre Region fragen Sie uns — die Aufbereitung läuft. Der Ausbau läuft, Adresse für Adresse — sagen Sie uns, welche Region Sie brauchen.

Feinheit: das 3,5-m-Raster spannt ±150,5 m statt ±150,0 — 87 Punkte je Achse gehen bei 3,5 m Abstand nicht glatt auf. Wir halten die Punktzahl konstant, nicht den runden Radius; die Punktzahl ist die Größe, an der Revits Schranke hängt. Das 1-m-Mesh spannt exakt ±150,0.

Wie sich das Haus in die Straße einfügt

Die Straßenabwicklung zeigt die Nachbarschaft in der Höhe.

Der Grundriss sagt, wie breit gebaut wird. Wie hoch gebaut werden darf, ohne aus der Reihe zu fallen, sagt erst die Abwicklung: das Geländeprofil auf der Straßenachse, beide Baufluchten und die Häuser beider Straßenseiten, jedes auf seiner eigenen Höhe.

Was auf dem Blatt steht

Die Achse ist die Mittellinie der Adressstraße aus dem amtlichen Straßennetz, über Kachelnähte hinweg verkettet und um das Gebäude zugeschnitten. Auf ihr liegt das Geländeprofil aus dem DGM1, Station für Station. Dazu kommt das Gelände auf beiden Baufluchtlinien (±12 m von der Achse) — die Linie, an der der Boden die Vorgärten trifft. Die Gebäude beider Straßenseiten stehen als LoD2-Kästen mit schematischem Dach, jeder auf seiner eigenen Bodenplatte, nicht alle auf einer gedachten Ebene.

Drei Endungen, eine Rechnung

.json sind die Zahlen: Achse, Stationen, Koten, Gebäude mit Station, Front, Traufe, First und Boden. .dxf ist die CAD-Zeichnung im Format R12, das auch ältere Programme ohne Umweg öffnen. .svg ist das fertige Blatt — Lageplan, Legende und beide Straßenseiten auf einer Seite, so wie unten abgebildet. Die drei gehören zusammen: die Terrain-Familie zählt einmal je Simulation. Wer Geländemodell und Straßenabwicklung zu derselben Simulation holt, zahlt einen Abruf; jeder Folgeabruf — jede weitere Endung, jede Wiederholung — ist frei.

Blatt als SVG öffnen

Wofür das gebraucht wird

Im Vorentwurf beantwortet das Blatt die Frage, die beim ersten Termin immer kommt: Wie fügt sich der Entwurf ins Straßenbild ein? Im Bauantrag trägt es die Höhenentwicklung der Straße und den Geländeanschluss — beides sonst mühsam aus Einzelangaben zusammengesucht. Und weil Gelände, Gebäude und Nachbarbebauung denselben Ursprung haben, passt das Blatt ohne Umrechnung zu allem anderen, was zur selben Adresse geliefert wird.

Was die Abwicklung NICHT ist

Diese Grenzen stehen in der Antwort und in der Legende des Blattes, damit sie mit der Datei wandern:

• Gebäude sind LoD2-Kästen aus Grundriss, Traufhöhe und Firsthöhe — keine Fassaden, keine Öffnungen; Dächer sind schematisch als Satteldach zwischen Traufe und First gezeichnet, die Dachform ist ein Attribut.
• Das Gelände ist das DGM1 (Boden ohne Gebäude und Bewuchs), 1-m-Raster, bilinear interpoliert — ohne Genauigkeitszusage.
• Jedes Gebäude steht auf seiner LoD2-Bodenplatte; wo keine hinterlegt ist, auf der niedrigsten DGM1-Höhe an den Ecken seines Grundrisses.
• Die Straßenachse ist die Mittellinie aus basemap.de, über Kachelnähte hinweg verkettet; sie ist eine Lagelinie, kein eingemessener Bordstein.
• Ein Gebäude zählt, wenn eine Grundrissecke innerhalb von 40 m zur Achse liegt; Gebäude, deren Schwerpunkt weiter als 100 m von der Achse entfernt liegt, werden nicht gesucht.
• Die rechte Seite wird in Stationierungsrichtung gezeichnet, nicht gespiegelt.
• Höhen in m über dem Meeresspiegel, DHHN2016 (Deutschland).
• Die Regel für die Kachelnaht ist an einer Naht geeicht, nicht über den ganzen Bestand gemessen.
• Nur Deutschland. Dänemark und Frankreich laufen nicht über diesen Weg.
